Как настроить DOF (Depth Of Field)? Пошаговая инструкция

DOF (Depth of field), или глубина резкости — это расстояние между наиболее близким и отдаленным объектами, которые отображаются резкими.

Dof позволяет не просто сделать изображение более интересным, а фактически превратить в настоящий сюжет. Ментор CGI School Ольга Коваленко делится секретами настройки глубины резкости в 3Ds max.

Как же правильно настроить DOF в 3Ds Max?

Для создания DOF необходимо выполнить следующие действия:

  1. Включить параметр DOF, т.е. поставить галочку на Enable Depth of Field в физической камере 3Ds Max. Это и есть наш эффект DOF.

В виде TOP (вид сверху) появятся 2 дополнительные горизонтальные линии  — и получаем таким образом 3 горизонтальные линии.

Средняя линия и примыкающая к ней перпендикулярно показывают нам центр фокуса камеры.

Настройка DOF (Depth Of Field)
Линия перед ней и за ней показывает зону фокусировки, т.е. границы, в которых наша картинка будет четкая. За их пределами картинка будет размываться.
Настройка DOF (Depth Of Field)
  1. Настроить фокусное расстояние и область фокусировки.


При помощи Target Distance — т.е. изменяя его параметр, мы можем выбрать точку фокусировки.

На левой камере мы видим, что предмет, на котором нужно сфокусироваться, располагается ближе, чем центр фокуса.

На правой камере мы изменили Target Distance и направили фокус на середину объекта.

Рекомендуемое фокусное расстояние (Focal Length) для бонусных ракурсов — 26-30мм.

На скриншотах снизу мы видим, что происходит с камерой и нашей картинкой, когда меняем фокусное расстояние. Увеличивается захват камеры и увеличивается расстояние между линиями ограничения фокусировки. Объектом фокусировки в нашем случае является зеленый шарик.

Во вьюпорте, если выбрать камеру в версиях 3Ds max старше 2016, появится видимое размытие резкости. Если данное изображение вас устраивает, оставляйте его по умолчанию. Если не устраивает, необходимо изменить параметр Aperture (F-number), при этом пропорционально изменяя параметр Shutter (Duration). При уменьшении параметра Aperture (F-number) разница между четкой и размытой частью изображения будет усиливаться. Необходимо следить, чтобы передний и задний план были расфокусированы, а в фокусе находился средний план.

Ниже прикрепляю два варианта настройки DOF для камер с разным фокусом для понимания того, как меняется картинка при изменении фокуса, и подстройки параметров Aperture и Duration.

фокус 40

фокус 26

При уменьшении фокусного расстояния мы видим, что наши объекты удаляются от камеры и появляются сильные перспективные искажения — вытягивают объекты.

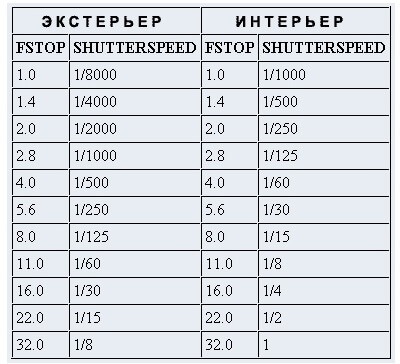

Значения Aperture и Duration не нужно выдумывать или вычислять, ведь есть готовые таблицы соотношения этих двух параметров. Прикрепляю одну.

Значения Aperture и Duration для настройки DOF (Depth Of Field)
Когда размыта середина кадра, это придает максимальной эффективности нашей картинке. Такая подача DOF будет являться наиболее информативной. Также очень важно следить, чтобы галочка Enable Depth of Field не была нажата случайно.
Настраивайте глубину резкости и получайте реалистичные и точные изображения!
